发改委印发的《电动汽车充电基础设施生长指南（2015-2022）》显示，， ，，，我国充电基础设施生长的目的是到2020年，， ，，，建成集中充换电站1.2万座，， ，，，疏散充电桩480万个，， ，，，知足天下500万辆电动汽车充电需求。。。。

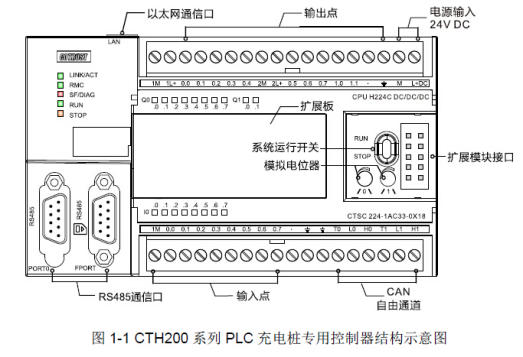

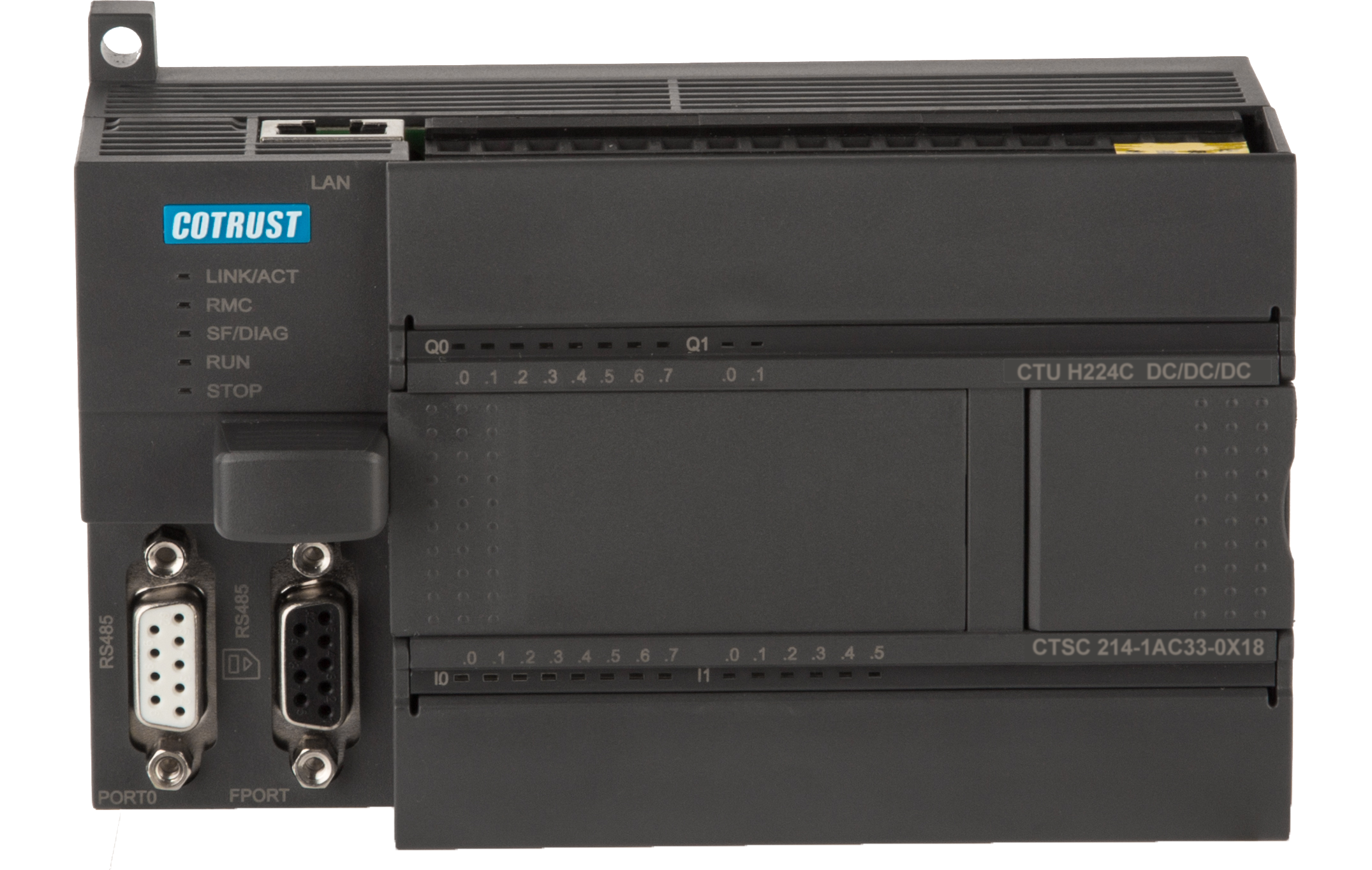

充电桩专用控制器CPU H224C
订货号：CTSC 214-1AC33-0X18
钱柜qg777手艺依托多年的行业手艺履历积累，， ，，，致力于新能源电动汽车充电桩领域，， ，，，自主研发充电桩专用控制器CPU H224C是具有较强行业争对性和高性价比的PLC专用控制器，， ，，，其兼容CTH-200系列扩展？？？？椋 ，，，并提供知足国家标准及行业标准的充电桩整机手艺解决方案，， ，，，资助客户缩短产品开发周期，， ，，，节约人力投入，， ，，，实现产品快速上市。。。。
CPU简介
○ 本机集成双自力CAN口，， ，，，并可再扩展一个CAN通讯扩展板，， ，，，切合国家行业标准；；；；
○ 支持CAN自由口编程，， ，，，挪用库实现与BMS和充电汽车的通讯；；；；
○ 无邪组合支持7个CTH200系列IO？？？？槔┱；；；；
○ 本机集成一个以太网口和两个RS485通讯口，， ，，，知足差别的装备通讯要求；；；；
○ 远程批量更新程序，， ，，，知足充电桩批量升级程序的要求.；；；；
○ 远程批量监控数据，， ，，，轻松联网，， ，，，通过数据库与第三方软件无缝对接；；；；
○ 相比嵌入板，， ，，，钱柜qg777PLC方案易于扩展和稳固可靠，， ，，，便于成套集成商的编程维护。。。。
系统最大设置
扩展？？？？椋最多7个CTH200系列扩展？？？？椋 ，，，包括数字量模拟量和温度？？？？,特殊？？？？椋 ，，，并支持一个模拟量扩展板或一个CAN扩展板。。。。
数字量映象寄存器的大。。。。数字量I/O映像区为128DI/128DQ（不含CAN通讯专用映像区）。。。。
模拟量映象寄存器的大。。。。模拟量I/O映像区为32AI/32AQ（不含CAN通讯专用映像区）。。。。
适用面板
CPU H224C支持TD200（V3.0）、TD400S（V2.0）和COPANEL系列显示面板。。。。
显示面板具有文本显示和人机交互功效，， ，，，可与PLC建设通讯，， ，，，利便用户审查、编辑和监控应用程序中的历程变量，， ，，，对PLC编程和运行有极大资助。。。。
远程通讯软件
通讯软件包括服务器接入软件（MagicWorks RMC Server）和作为OPC服务器的数据监控软件（MagicWorks RMC SQL Access），， ，，，实现客户轻松自建服务器，， ，，，为远程批量监控和编程开发通道。。。。
编程软件
充电桩专用控制器使用MagicWorks PLC（V2.10及以上版本）编程，， ，，，同时也兼容西门子MicroWin编程.

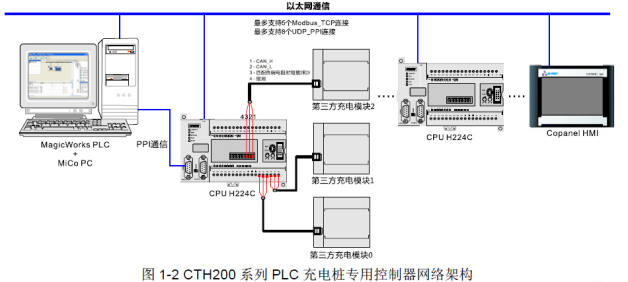

典范网络架构
说明:
1) PLC与PLC通讯
8个UDP_PPI毗连，， ，，，不分主从站，， ，，，每个毗连最大通讯200个字节；；；；
5个MODBUS_TCP毗连，， ，，，不分主/从站，， ，，，每个毗连最大通讯240个字节。。。。
1个CPU H224C有三个CAN口，， ，，，可毗连3个第三方充电？？？？
2) PLC与HMI（或第三方上位机软件）毗连，， ，，，其中HMI或第三方上位机软件作为主站。。。。
UDP_PPI：H224C单台CPU最多毗连8个HMI；；；；
MODBUS_TCP：H224C单台CPU最多毗连5个HMI。。。。
3) CPUH224C作为主站会见其他装备，， ，，，相当于占用了该CPU一个主站毗连。。。。
4) CPU H224C作为从站，， ，，，被其他装备会见，， ，，，相当于占用该CPU的一个从站毗连。。。。
充电桩专用控制器标准和规范
充电桩装备物联网解决方案

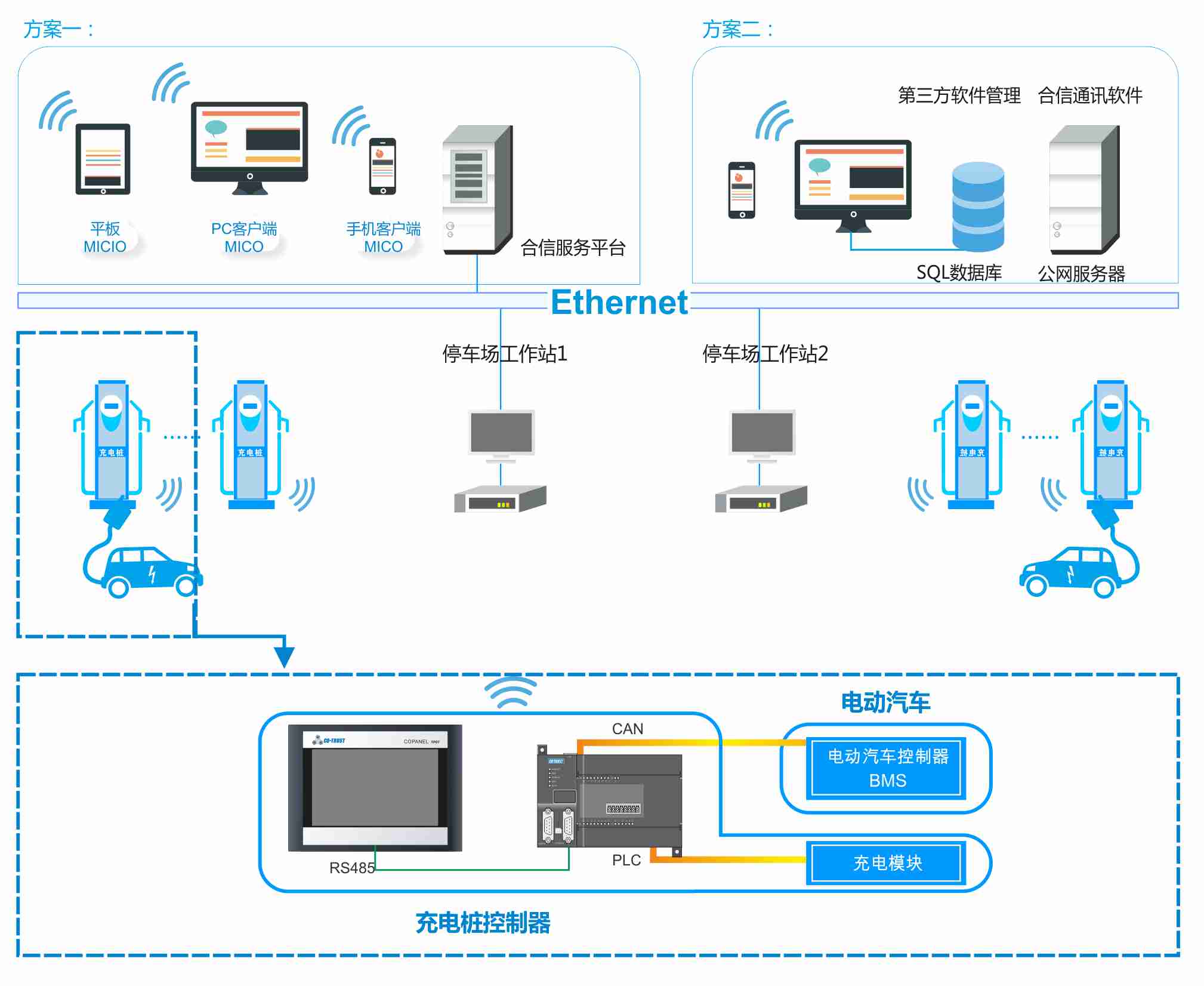

方案图：
方案特点：
○ 充电桩与汽车电池系统通过CAN协议通讯，， ，，，通讯稳固可靠；；；；
○ 充电桩专用控制器，， ，，，集成双CAN口，， ，，，并可扩展一个CAN口，， ，，，知足差别应用方案需求；；；；
○ 钱柜qg777物联平台，， ，，，接纳128bits动态数据加密，， ，，，远程监控数据稳固、清静；；；；
方案一：
钱柜qg777服务平台提供了Android及IOS、PC客户端，， ，，，并提供开放的接口与ERP品级三方软件实现毗连，， ，，，利便平 台对接，， ，，，实现信息统一治理。。。。
方案二：
用户自建服务器，， ，，，钱柜qg777提供充电桩远程通讯软件，， ，，，通过MYSQL数据库与第三方软件实现毗连，， ，，，批量更新程序和监控。。。。

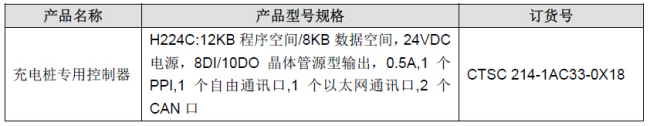

订货信息
充电桩专用控制器介绍：http://www.co-trust.com/Products/Special/Vertical/desc.html
充电桩专用控制器用户手册：http://www.co-trust.com/upload/Download/2017070409442018.pdf
