【钱柜qg777案例分享】搬砖能手——自动码坯机
2017.10.19
一经，，，，搬砖靠人，，，，人累效率低
现在这个机械换人的时代
给各人介绍：
砖窑行业搬砖能手——自动码坯机

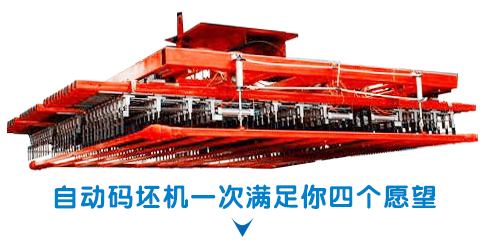

自动码坯机机型介绍
自动码坯机主要有专用切条机，，，，切坯机，，，，翻坯机、分坯机，，，，夹坯机，，，，行走系统，，，，升降系统，，，，旋转系统和PLC自动控制系统等组成 。。。码坯机可以将湿坯、干坯放在响应的位置，，，，码放方式无邪、快捷、对任何形式的窑型皆可应用 。。。
码坯机工艺及控制要点
01

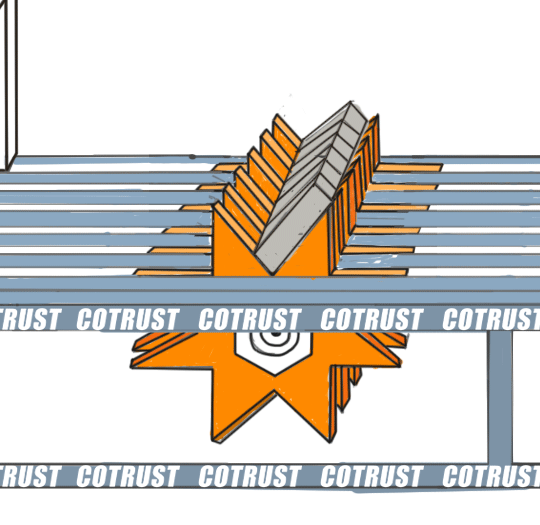

前端翻坯机翻转处理
02

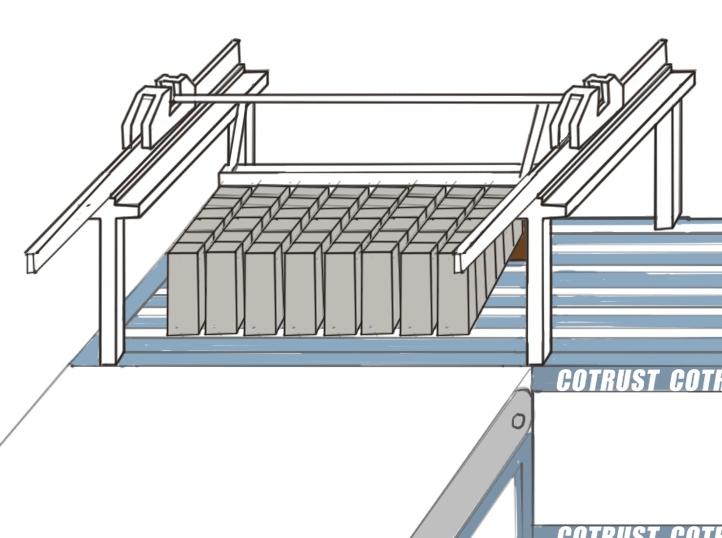

通过编排伺服将砖坯编排好，，，，
让砖坯与砖坯间形成1-2mm的距离，，，，
便于夹具夹紧
03
编排好的砖坯传送至旋转装置下
04

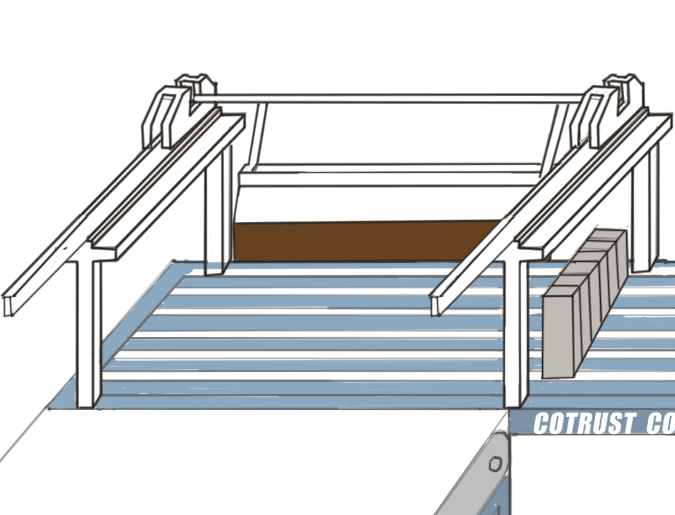

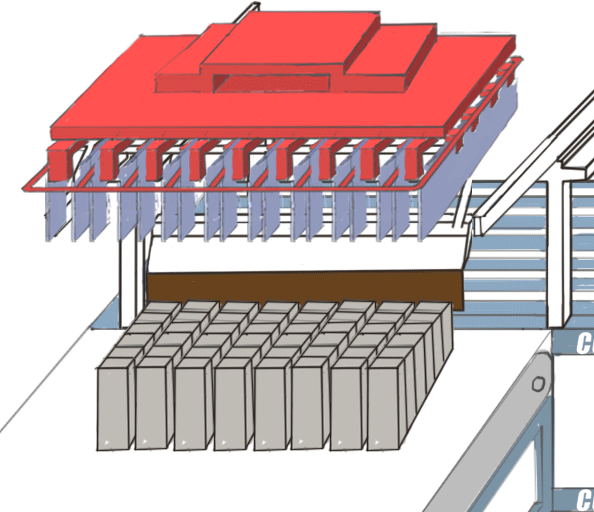

夹具下降、夹紧、提升
05
旋转装置行走时通过行走伺服控制摆臂弧形下降，，，，
直至抵达对应位置阻止，，，，
松开夹具回走
06
完成码坯~！
控制要点
1. 编排的砖坯疏散距离为1-2mm，，，，要求伺服精准，，，，稳固 。。。
2. 逻辑控制简朴，，，，电子凸轮平滑 。。。
古板方案：直上直下
古板方案的提升装置，，，，接纳直上直下 。。。装置机械机构过于重大，，，，占用较大空间 。。。
钱柜qg777方案
基于EtherCAT总线的电子凸轮
钱柜qg777接纳CTH300系列C37电子凸轮方案，，，，减小提升装置的结构，，，，小巧雅观，，，，高端大气 。。。
钱柜qg777接纳H1A伺服及配套单机完成砖坯的精准编排、夹具的旋转与行走 。。。
方案设置框图：

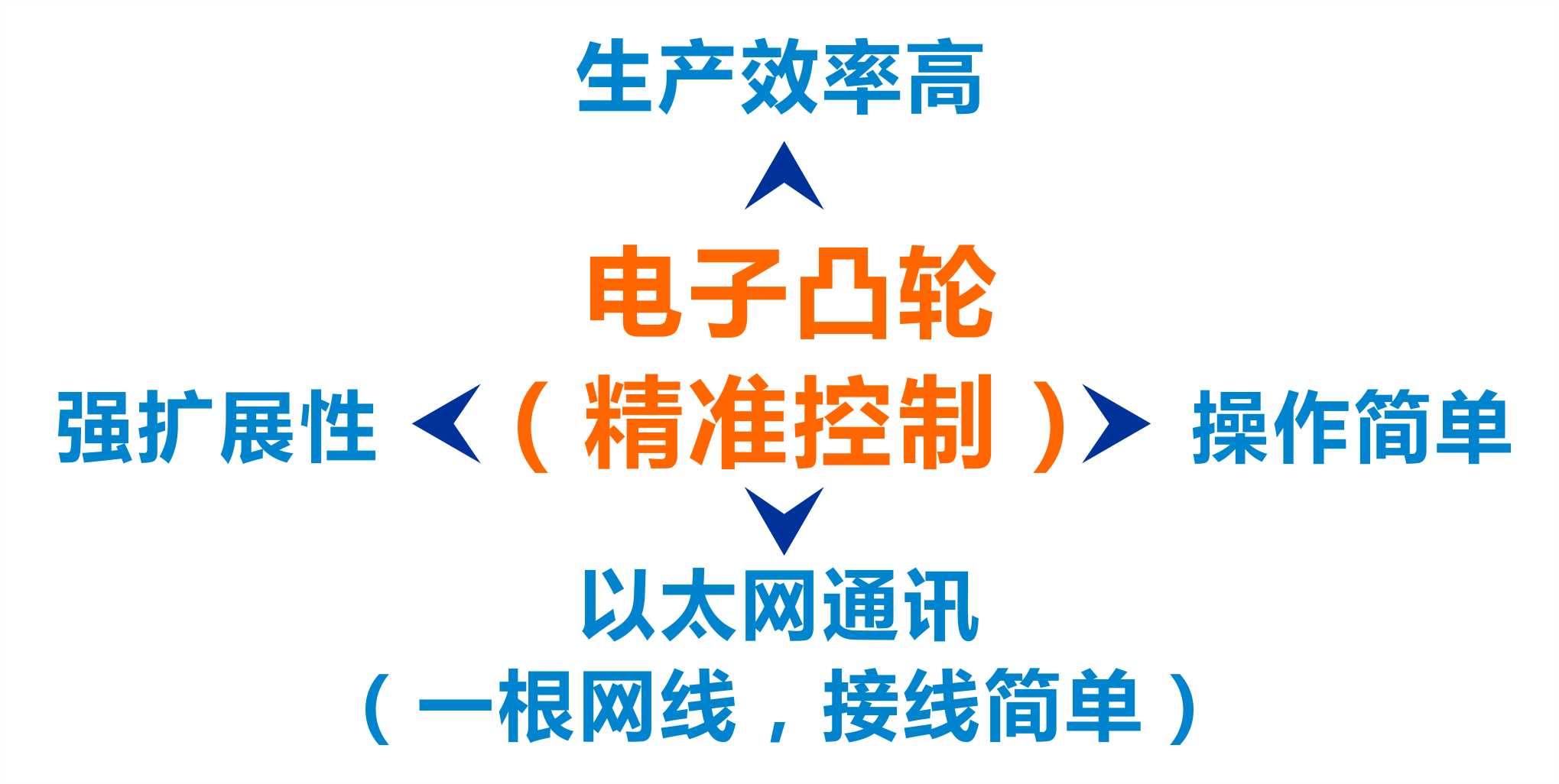

钱柜qg777方案优势
自动码坯机机型介绍
整机操作适用钱柜qg777PLC可编程序控制器实现自动控制，，，，使行动可靠、清静性强，，，，并且码坯形式多样 。。。
码坯机适用于一次码烧工艺和二次码烧工艺，，，，是规 ；；；；；谱┳远呱喜豢扇卑鄙淖氨 。。。
