钱柜qg777EtherCAT总线伺服乐成应用于瓦楞纸纵切机
2018.11.27
包装造纸业的神操作
↓↓↓↓
能完成这个行动的元勋就是纵切机

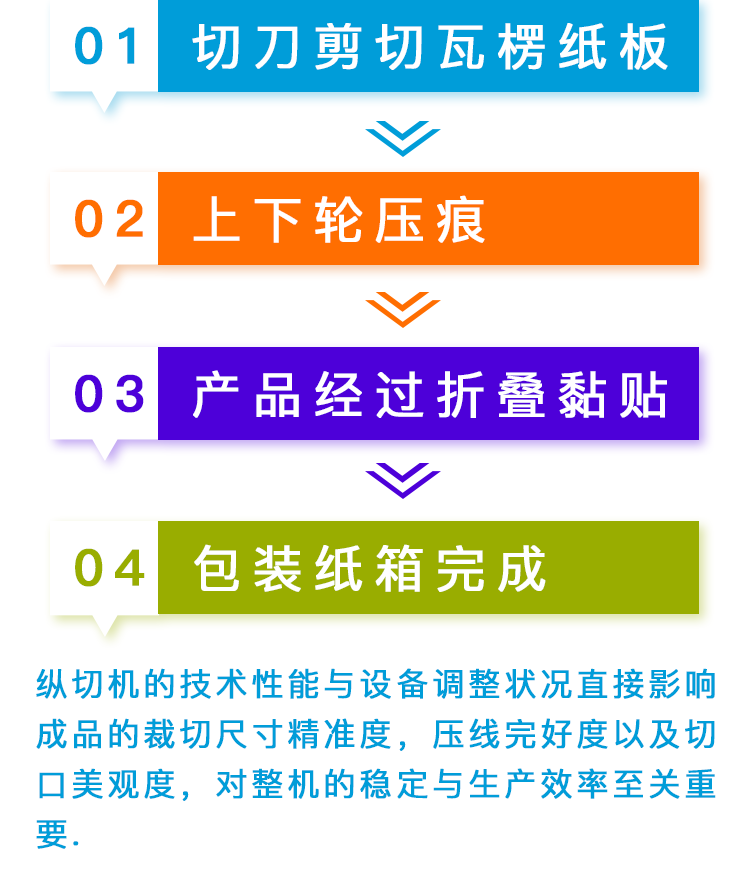

瓦楞纸纵切机怎样事情的？？？？？？
瓦楞纸纵切机应用于纸箱加工流程，，，，，是瓦楞纸板生产线中举行制品裁切的机械装备。。 。。。
控制原理
纵切机的切刀驱动装置由刀座、活动架、滑块、电机、刀盘等组成。。 。。。
1，，，，，排刀和压轮行动：
①每个分切刀头和压痕头都有自力的伺服控制装备启动：装备启动后，，，，，伺服经由齿轮齿条传动发动刀和压轮移动。。 。。。
②凭证设定的参数选定刀的数目与压轮的数目，，，，，收到生产治理系统下发的刀与压轮位置，，，，，控制伺服运动到运算位置。。 。。。
2，，，，，换单行动：
瓦楞纸纵切机生产历程中需要换单，，，，，上位机生产治理系统凭证订单要求，，，，，控制算法依据目今切刀头和压痕头现实位置，，，，，凭证新订单要求的尺寸，，，，，选择排刀和压轮的最优路径，，，，，以最快的速率移动到位。。 。。。
3，，，，，纸板物料收支料行动：
进料与出料，，，，，装备需与前端装备举行同步控制，，，，，坚持张力稳固，，，，，包管料带正常平稳运行。。 。。。
控制要点
1
排刀压轮时，，，，，要求伺服电机可靠性高，，，，，速率和响应快；；；；
2
要求稳固定位精度，，，，，从而提高分切精度，，，，，控制误差更。。 。。。；；；
3
换单生产时，，，，，由于生产速率很快，，，，，要求换刀必需迅速，，，，，减小物料消耗；；；；
4
需要控制收放卷的速率，，，，，包管瓦楞运行平稳，，，，，匀称出料，，，，，分切膜成型整齐，，，，，不泛起褶皱与弯曲；；；；
5
加速、减速及匀速阶段不泛起断纸停料而导致停产停；；；。。 。。。
钱柜qg777控制方案
钱柜qg777深耕瓦楞行业多年，，，，，针对此系统接纳钱柜qg777自主研发的全套产品，，，，，提供基于EtherCAT控制的整套解决方案。。 。。。
CTH300系列的H36通过外地扩展？？？？？？，，，，，再通过EtherCAT总线毗连34台H1A系列伺服驱动器。。 。。。

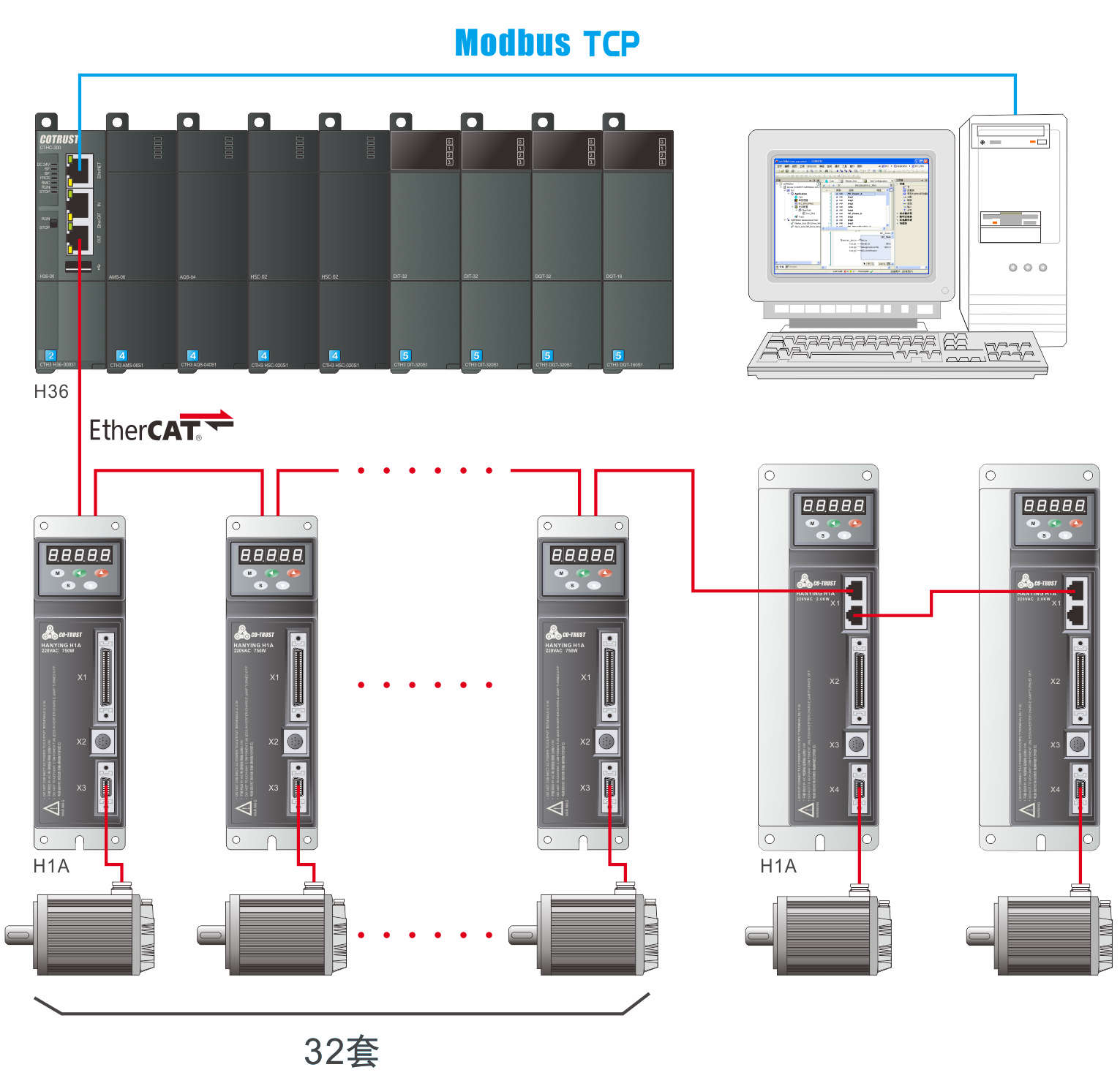

产品设置

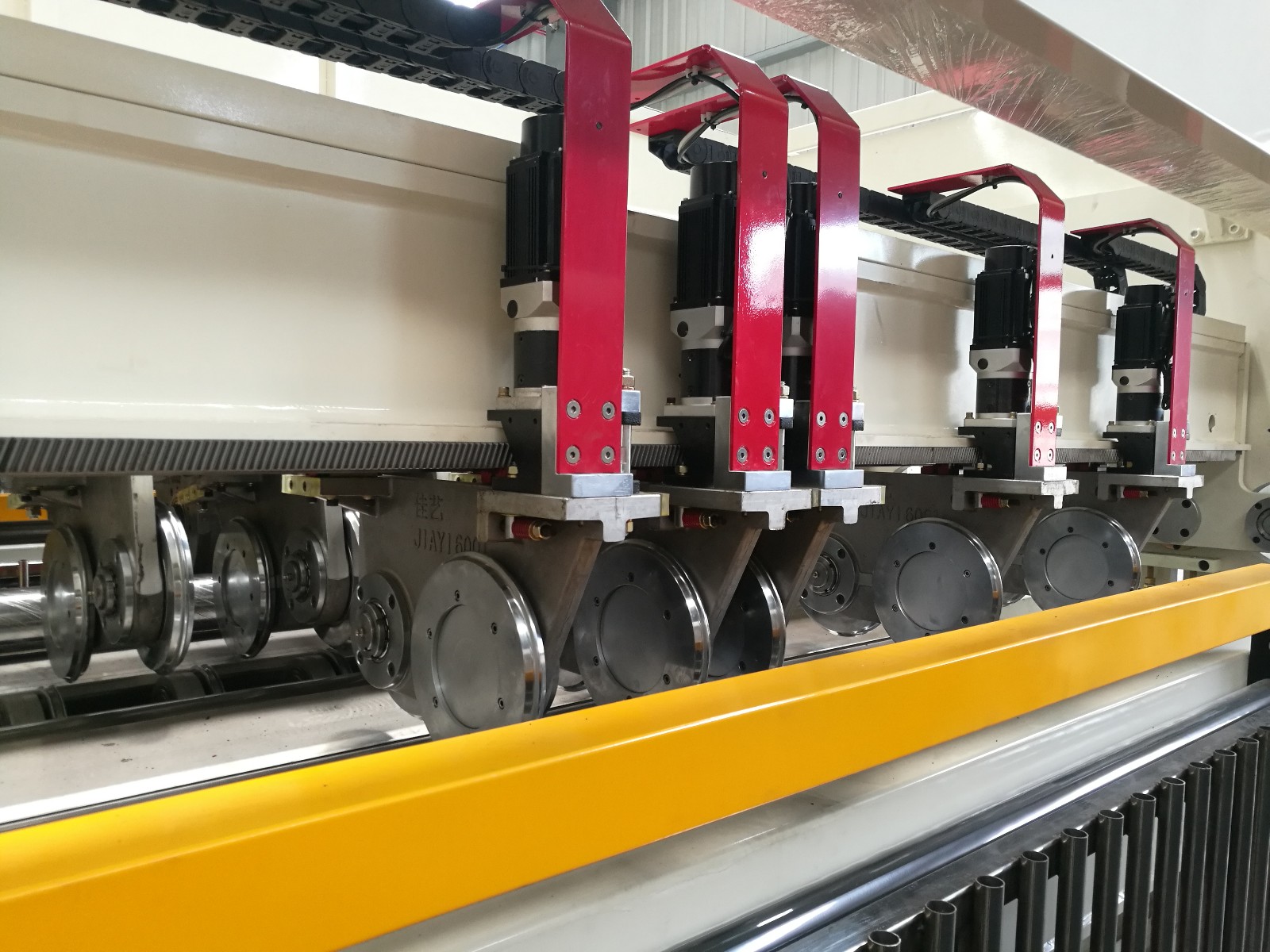

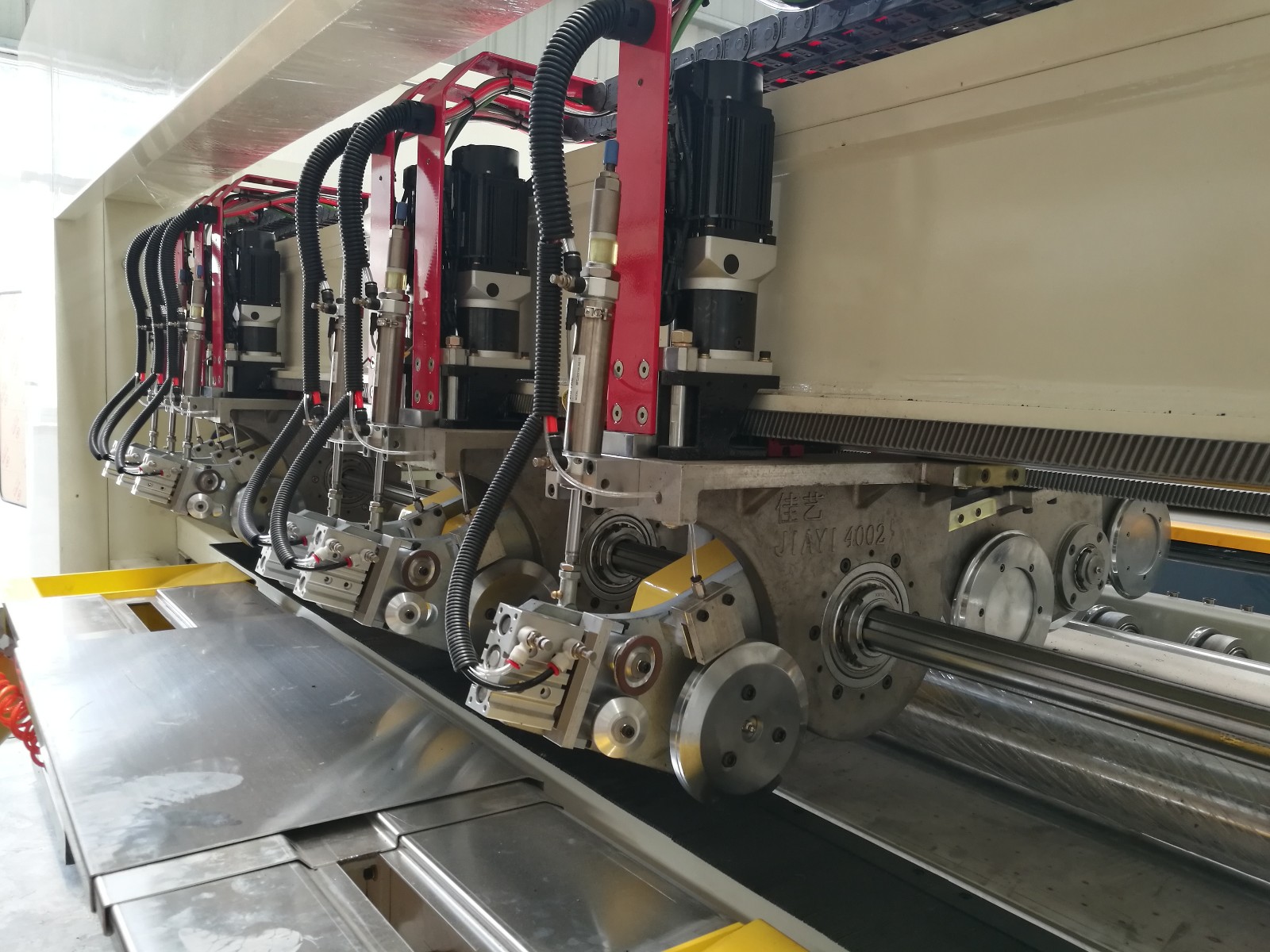

现场照片
方案特点
1
上位机生管系统通过modbus TCP以太网毗连H36，，，，，通讯效率高抗滋扰能力强，，，，，缩短上位机与控制系统的通讯交互时间；；；；
2
系统接纳EtherCAT总线控制，，，，，解决了接纳脉冲控制方式时的接线繁琐，，，，，丢脉冲导致定位精度禁绝；；；；
3
相比CanOpen总线的控制方案，，，，，EtherCAT这套方案通讯实时性更高，，，，，不会丢帧导致控制差别步，，，，，通讯质量好且稳固可靠；；；；
4
伺服电机额定转速3000rpm，，，，，定位精度高，，，，，响应快，，，，，确保纵切刀、压线轮快速、准确、可靠、自动换单；；；；
5
伺服电机接纳绝对值编码器，，，，，可掉电生涯位置，，，，，省去外部原点开关和限位传感器等；；；；
6
应用PLC内置PID功效块，，，，，很是好的控制进料、出料调速效果，，，，，抵达优异的同步张力控制效果。。 。。。
