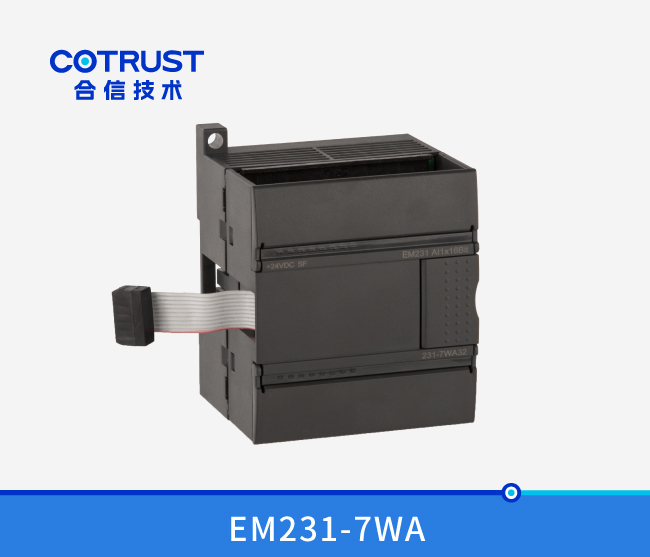

EM231-7WA单路高精度称重？？ ？？？
规格参数
TrustPLC CTSC-200 系列称重？？ ？？？镋M231 7WA，，，，，1路传感器信号输入，，，，，采样率50Hz，，，，，6VDC激励电源输出，，，，，隔离型16位精度
订货号
CTS7 231-7WA32
功效特征：
EM231-7WA称重？？ ？？？榭梢怨医佑贑TSC-200系列的CPU之后，，，，，应用钱柜qg777提供的称重库实现调零，，，，，去皮，，，，，示值等功效；；；； ； ；EM231-7WA称重？？ ？？？樘峁┑ヂ凡裳德矢叽50Hz的称重传感器输入接口，，，，，支持4线制/6线制接法；；；； ； ；？？ ？？？榫雀叽0.01%Fs，，，，，综合精度为0.05%FS，，，，，配合C3/C5级称重传感器可实现电子秤功效。。。。
- 手艺参数
-
手艺参数
订货号
CTS7 231-7WA32
通道数
1
采样频率
50Hz
内部分辨率
65535（16bit）
重量值数据名堂
2字节
来自CPU总线的电源
来自CPU总线的电流消耗5V
典范 <140 mA
24 V电源
额定电压
DC 24 V
电压规模
DC 20.4～28.8V
最大电流消耗
100mA
典范功耗
5W
LED诊断
LED指示灯
+24VDC：亮 = 24VDC供电正常，，，，，灭 = 无24VDC供电；；；； ； ；
SF：闪灼 = 传感器断线，，，，，灭 = 无错；；；； ； ；
可设置滤波器
低通滤波器的极限频率
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz
平均值滤波器
0~255
隔离特征
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模抑制
>120dB@120VAC
滋扰抑制
噪声抑制
85db@50Hz/60Hz
称重传感器的毗连
毗连
接纳4线或6线手艺的全桥应变仪
满量程误差极限（温度为20℃±10℃时）
≤0.01%
迅速度温度系数
≤±20ppm/K v. E
零点温度系数
≤±0.1uV/K
线性误差
≤0.01%FS
迅速度
1mV/V
2mV/V
4mV/V
到传感器的导线长度
最大500米
备注：当电缆规格知足导体电阻最大值小于30Ω/km时，，，，，适用的最大距离是500m。。。。
称重传感器电源
电压
电流（最大）
典范DC 6V
150mA
允许的称重传感器电阻值
无防爆接口
有防爆接口
＞40Ω，，，，，＜4010Ω
＞87Ω，，，，，＜4010Ω
共模抑制CMRR@50/60Hz
典范80dB
绝缘
500V DC
电磁兼容性
项目
参考标准
品级备注
静电放电抗扰度
IEC61000-4-2，，，，，
GB/T 17626.2
接触放电：4KV，，，，，空气放电：8KV
电快速瞬变脉冲群抗扰度
IEC61000-4-4，，，，，
GB/T 17626.4
电源线：2KV，，，，，信号线：2KV
浪涌抗扰度
IEC61000-4-5，，，，，
GB/T 17626.5
电源线：±2KV(差池称），，，，，±1KV(对称)
数据线/IO：±1 kV 差池称（到电缆屏障）
射频电磁场辐射抗扰度
IEC61000-4-3，，，，，
GB/T 17626.3
80M-1GHz，，，，，
80 % AM (1 KHz)，，，，，10V/m
1.4G-2GHz，，，，，
80 % AM (1 KHz)，，，，，10V/m
2.0G-2.7GHz，，，，，
80 % AM (1 KHz)，，，，，1V/m
射频场感应的传导骚扰抗扰度
IEC61000-4-6，，，，，
GB/T 17626.6
0.15M-80MHz，，，，，10Vrms，，，，，80 % AM (1 KHz)
电源的电压中止
IEC61000-4-29
中止时间：20ms
刷新频率：1 s
抗阻尼振荡波性
EN61000-4-12
电源线：1KV
辐射（噪声）
电磁滋扰
EN55011
在距离10m处测得：
30MHz 到230MHz，，，，，< 40 dB (μV/m) 峰值
230MHz 到1000MHz，，，，，< 47 dB (μV/m) 峰值
传导（噪声）
交流电源滋扰
EN 55011
在距离10m处测得：
0.15MHz 到0.5MHz，，，，，< 79 dB (μV/m) 峰值
< 66 dB (μV/m) 平均值
0.5MHz 到30MHz，，，，，< 73 dB (μV/m) 峰值
< 60 dB (μV/m) 平均值
相关链接：EM231-7WA称重控制库及其使用说明
- 典范应用
- 装置规格
-
端子毗连
称重？？ ？？？镋M231-7WA是一款高精度的丈量？？ ？？？，，，，，它必需可靠的丈量低信号电平（约莫1.5uV）。。。。因此，，，，，要获得无故障的操作，，，，，合适的组装和电缆毗连是至关主要的。。。。
在毗连称重传感器时，，，，，应遵守如下规则：
● 若是准备毗连一个以上传感器（称重传感器必需并联），，，，，则必需使用一个接线盒。。。。若称重传感器到？？ ？？？榛虻浇酉吆械木嗬氪笥诔浦卮衅骺捎玫缋碌某ざ，，，，，应该使用专门的延伸盒。。。。
● 电缆的屏障始终应通到接线盒或延伸盒的电缆压盖处。。。。
● 划定的线路上应使用纽绞线对电缆，，，，，并且应该屏障。。。。
● 屏障线必需接到屏障讨论卡子上。。。。下面介绍了使用4线和6线系统的称重传感器毗连：
---传感器线SEN+/SEN-；；；； ； ；
---丈量电压线SIG+/SIG-；；；； ； ；
---电源电压线EXC+/EXC-。。。。
1)称重传感器四线接法：
提醒
毗连四线制传感器时，，，，，一定要在接线盒中将EXC+与SEN+短接，，，，，EXC-与SEN-短接，，，，，否则称重？？ ？？？榭赡芪薹ㄕＪ虑。。。。
2)称重传感器六线接法：
称重？？ ？？？镋M231-7WA接线图：
